Nota de Estudo — Sistema de Resfriamento onde ar passa por uma serpentina resfriada com água

Solução de Sistema Não-Linear

Autor: Francisco Sotero (francisco.sotero@ufpe.br)
Laís de Moura (lais.rodrigues@ufpe.br)
Curso: Engenharia Mecânica — UFPE
Início do desenvolvimento: 13/10/2025
Primeira publicação: 10/2025
Entrega ao professor: 17/11/2025
Versão atual: (teste técnico no Colab, teste didático-pedagógico)

---

Representação visual do sistema estudado

---

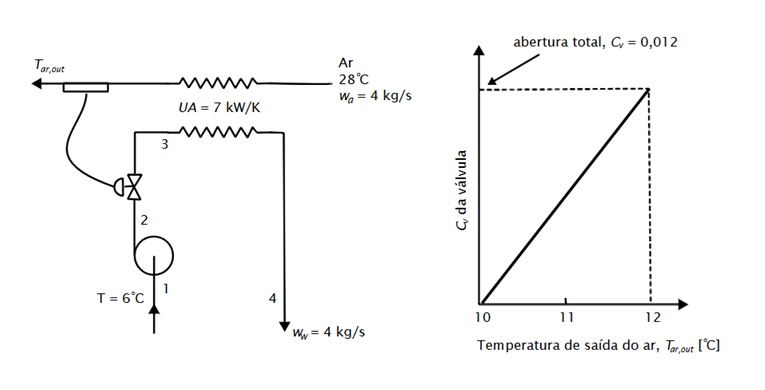

Figura 1. Sistema de Resfriamento (Prob. 6-14 do Stoecker).

Objetivo e Referência

Objetivo:
Analisar o funcionamento de um sistema de resfriamento onde ar passa por uma serpentina resfriada por água. O objetivo é determinar como variáveis como vazão, temperatura e pressão se relacionam e influenciam a eficiência do sistema.
(Estudo ampliado do Problema 6-14 de Stoecker).

Referência:
Stoecker, W. F. Design of Thermal Systems, cap. 6, 3ª ed., McGraw-Hill, 1989.

---

Estrutura do Notebook

1. Enunciado do problema
2. Modelagem matemática
3. Solução numérica
4. Estudo paramétrico
5. Redução no número de equações
6. Propriedades reais
7. Considerações finais

---

1. Sistema Térmico – Resumo Técnico

---

1.1 Dados do Sistema

• UA: 7 kW/K
• $C_{p,ar}$: 1 kJ/kg·K
• $C_{p,água}$: 4,18 kJ/kg·K
• Vazão de ar ($w_a$): 4 kg/s
• Temperatura do ar na entrada ($T_{ar,in}$): 28 °C
• Temperatura da água: 36 °C
• Área específica ($G_a$): 1 kg/s·m²

---

1.2 Equações Principais

(a) Troca de Calor

$$ Q = w_w \cdot C_p \cdot (T_a - T_s) \tag{1} $$

$$ Q = w_w \cdot C_p \cdot (T_4 - T_3) \tag{2} $$

$$ Q = UA \cdot \Delta T_{lm} \tag{3} $$

---

(b) Diferença de Pressão

$$ \Delta P = P_2 - P_1 = 120000 - \left(\frac{w}{Cv}\right)^2 \tag{4} $$

$$ P_2 - P_3 = \left(\frac{w}{c_v}\right)^2 \tag{5} $$

$$ P_3 - P_4 = \left(9260 \cdot \frac{w}{c_v}\right)^2 \tag{6} $$

---

(c) Coeficiente da Válvula

$$ c_v = 0.006 \cdot T_{ar,out} - 0.06 \tag{7} $$

---

2. Enunciado do problema

O ar a $28°C$, com vazão de $4$ $kg/s$, escoa através de uma serpentina de resfriamento em contracorrente com água fria que entra a $6°C$, conforme mostrado na Fig. 6-23.
O ar possui calor específico:

$$ c_p = 1,0 \left[\frac{kJ}{kg·K}\right] $$

Não ocorre desumidificação do ar ao passar pela serpentina.
O produto da área pelo coeficiente de transferência de calor do trocador é:

$$ UA = 7 \; \text{[kW/K]} $$

A bomba apenas compensa a queda de pressão através da válvula de controle e da serpentina, de modo que:

$$ p_1 = p_4 $$

As características pressão-vazão da bomba são:

$$ p_2 - p_1 [Pa] = 120000 - 15400 w_w^2 \tag{8} $$

onde:

$$ w_w = \text{vazão de água [kg/s]} $$

O calor específico da água é:

$$ c_p = 4,19 \; \left[\frac{kJ}{kg·K}\right] $$

A queda de pressão na serpentina é:

$$ p_3 - p_4 = 9260 w_w^2 \tag{9} $$

A temperatura de saída do ar regula a válvula de controle para manter a temperatura de saída entre 10°C e 12°C.

---

2.1 Relação vazão-queda de pressão para a válvula

$$ w_w = c_v \sqrt{p_2 - p_3} \tag{10} $$

onde:

• $c_v$ é função do grau de abertura da válvula, com relação linear, conforme mostrado na Fig. 6-24.
• Valor de $c_v$ totalmente aberto:
  $$ c_v = 0,012 $$

---

2.2 Tarefa

Use o método de Newton-Raphson para simular este sistema, determinando pelo menos as seguintes variáveis:

$$ w_w,\; t_4,\; t_{\text{ar saída}},\; p_2,\; p_3,\; c_v $$

Critério de convergência:

• Variação absoluta das pressões:
  $$ < 1,0 $$
• Variação absoluta das temperaturas:
  $$ < 0,001 $$
• Variação absoluta de c_v:
  $$ < 0,000001 $$

Limite de iterações: 10.

---

2.3 Resposta esperada

$$ p_2 = 64{,}355 \; (\text{com } p_1 = 0),\; t_4 = 14,14,\; c_v = 0,0108 \tag{11} $$

3. Equações do Sistema

3.1. Balanço de Energia

$$ Q = w_a \, c_{p,\text{ar}} \, (T_{\text{ar,in}} - T_{\text{ar,out}}) \tag{12} $$

$$ Q = w_w \, c_{p,\text{água}} \, (T_4 - T_3) \tag{13} $$

$$ Q = UA \, \Delta T_{lm} \tag{14} $$

---

3.2. Diferença de Temperatura Média Logarítmica

$$ \Delta T_{lm} = \frac{(T_{\text{ar,in}} - T_4) - (T_{\text{ar,out}} - T_3)} {\ln \left( \dfrac{T_{\text{ar,in}} - T_4}{T_{\text{ar,out}} - T_3} \right)} \tag{15} $$

---

3.3. Equações Hidráulicas

$$ P_2 - P_1 = 120000 - 15400 \, w_w^2 \tag{16} $$

$$ P_2 - P_3 = \left( \dfrac{w_w}{C_v} \right)^2 \tag{17} $$

$$ P_3 - P_4 = 9260 \, w_w^2 \tag{18} $$

---

3.4. Relação da Válvula

$$ c_v = 0{,}006 \, T_{\text{ar,out}} - 0{,}06 \tag{19} $$

É valido ressaltar que a expressão dada pela Equação 19 só é válida para temperaturas entre $10^\circ$ e $12^\circ$

---

4. Bibliotecas

A seguir estão todas as Bibliotecas do Python necessárias para os calculos realizados no estudo.

---

IMPORTANTE: Inicialmente sempre Execute a célula de biblioteca.

---

# =========== BIBLIOTECAS UTILIZADAS NO PROGRAMA ===========
import numpy as np
import math
import matplotlib.pyplot as plt # esse modulo da biblioteca matplotlib utilizei para plotar os gráficos
#from itertools import product

Estudos Preliminares

5. Curva da Bomba

A presente análise concentrou-se exclusivamente na variação de $\Delta P_{2-1}$ em função de $w_w$. Assim, outras relações paramétricas não foram objeto de estudo neste momento. Para a realização dos cálculos, o processo iniciou-se com a discretização dos parâmetros fixos necessários: $w_{ar}$, $c_{p,ar}$, $T_{ar,in}$, $c_{p,in}$, $T_3$, $UA$ e $P_1$.

---

***Nota 1 -** Lembrar que $P_1 = P_4$.*

---

# =========== PARÂMETROS ===========

w_ar = 4 # [kg/s]
c_p_ar = 1 # [kJ/kg.K]
T_ar_in = 28 # [°C]
c_p_w = 4.19 #[kJ/kg.K]
T_3 = 6 # [°C]
UA = 7 # [kw/K]
P_1 = 100 # [kPa] (suposição)
P_4 = 100 # [kPa] (Na questão foi dito que P_1 = P_4)

Com a finalidade de construir a curva da bomba, foram atribuídos valores para a vazão de água ($w_w$) no intervalo $0 \leq w_w \leq 3$. Para cada valor de $w_w$, a variação de pressão ($\Delta P$) foi calculada conforme a seguinte equação:

$$ \Delta P = P_2 - P_1 = 120000 - 15400 w_w^2 [Pa] $$

---

***Nota 2 -** Para fins de visualização e clareza gráfica, a variável PA_PARA_KPA foi empregada no código para realizar a conversão dos resultados de Pa para kPa.*

---

# =========== CURVA DA BOMBA. COMO DELTA_P = P_2 - P_1 = f(w) ===========
PA_PARA_KPA = 1000.0
d_w_w = 0.001
vetor_w_w =  np.arange(start=0.0, stop=(3.0+d_w_w), step = d_w_w) # Aqui gerei os pontos para vazão da água
memoria_delta_P_2_1 = [] # memória para salvar os valores calculados

for w_w in vetor_w_w:
    delta_P_2_1 =  (120000 - 15400*(w_w**2))/PA_PARA_KPA # na questão foi dada em Pa, por isso precisa converter
    memoria_delta_P_2_1.append(delta_P_2_1)

delta_P_maximo = np.max(memoria_delta_P_2_1)

# =========== PLOTAGEM DO GRÁFICO ===========

# --- CONFIGURAÇÃO DA FONTE TIMES NEW ROMAN ---
plt.rcParams['font.family'] = 'serif'           # Define a família principal para serifa (Times, Garamond, etc.)
plt.rcParams['font.serif'] = 'DejaVu Serif'  # Especifica a fonte para a família 'serif'
plt.rcParams['font.size'] = 12                  # Define um tamanho de fonte base para o gráfico
# Opcional: Garante que a notação matemática também siga a fonte
plt.rcParams['mathtext.fontset'] = 'custom'
plt.rcParams['mathtext.rm'] = 'DejaVu Serif'
# ---------------------------------------------

titulo_dinamico = (
    f'Curva Característica da Bomba: $\\Delta P_{{2-1}}$ vs $w_w$\n'
    f'($\\Delta P_{{\\text{{máx}}}} = {delta_P_maximo:.2f}$ $kPa$)'
)

#  ---------------------------------------------

## cria a figura e os eixos do gráfico
plt.figure(figsize = (10, 6)) # Define o tamanho da figura
plt.plot(vetor_w_w, memoria_delta_P_2_1, color='black', linewidth=2, label = r'$\Delta P_{1-2}$ vs $w_w$') #plota os dados em X e Y
plt.title(titulo_dinamico, fontsize=16) # configuração do título
plt.xlabel(r'Variável $w_w$ (0 a 3)', fontsize = 14)
plt.ylabel(r'Diferencial de Pressão ($\Delta P$)', fontsize=14)
plt.legend(fontsize = 12) # adiciona legenda à curva
plt.xlim(0, 3) #Garante que os limites do eixo x sejam respeitados
plt.ylim(ymin=0) # <--- AQUI: Define o limite inferior do eixo Y para 0
plt.show() # Mostra o gráfico

Gráfico 1 - Curva Característica da Bomba

Análise da Curva Característica da Bomba

O gráfico apresenta a Curva Característica da Bomba, que é a relação entre o Diferencial de Pressão que a bomba fornece e a Vazão Mássica de Água que ela movimenta.

---

***Nota 3 -** A curva apresenta um formato parabólico decrescente que reflete a equação fornecida para $P_2 - P_1$.*

---

***Nota 4 -** A Altura Manométrica Máxima $(\Delta P_{max} = 120.0$ $[kPa])$ ocorre quando a vazão é nula.*

---

6. $\Delta P_\text{1-2}$ e $\Delta P_\text{2-4}$ em função da vazão $(w_w)$.

É possível definir $c_v$ em função de $w_w$, assim, essa análise teve como objetivo variar a vazão para compreender os impactos ocorridos nas variações de pressões $\Delta P_\text{1-2}$ e $\Delta P_\text{2-4}$, bem como o comportamento do coeficiente da válvula $(c_v)$.

A expressão analítica para $c_v = f(w_w)$ foi estabelecida por meio da dedução das equações hidráulicas, em conjunto com a condição de contorno $P_1 = P_4$. As perdas e ganhos de pressão ao longo do circuito são descritos pelas Equações (I) a (III):

$$ \Delta P = P_2 - P_1 = 120000 - 15400 w_w^2 \tag{I} $$

$$ P_2 - P_3 = \left(\frac{w_w}{Cv}\right)^2 \tag{II} $$

$$ P_3 - P_4 = 9260 w_w^2 \tag{III} $$

Considerando a condição de $P_1 = P_4$, a Equação (III) é reescrita:

$$ P_3 - P_1 = 9260 \cdot w_w^2 \tag{IV} $$

Multiplicando (IV) por (-1):

$$ P_1 - P_3 = - 9260 \cdot w_w^2 \tag{V} $$

A combinação das Equações (I) e (V) — por meio da soma $(P_2 - P_1) + (P_1 - P_3)$ — permite determinar a diferença de pressão $P_2 - P_3$, conforme detalhado em (VI):

$$ P_2 - P_3 = 120000 - 24660 w_w^2 \tag{VI} $$

Finalmente, ao igualar a Equação (VI) com a Equação (II), que também representa a diferença de pressão $P_2 - P_3$, e realizar o rearranjo algébrico para isolar a variável $c_v$, chega-se à expressão definitiva para o coeficiente da válvula em função da vazão:

$$ c_v = \frac{w_w}{\sqrt(120000 - 24660 w_w^2)} \tag{21} $$

import numpy as np
import matplotlib.pyplot as plt

# ==================== CONSTANTES & VETORES ====================
PA_PARA_KPA = 1000.0
C_V_MAXIMO = 0.012

# Define a faixa de vazão a ser VARRIDA (Eixo X)
d_w_w = 0.0001
vetor_w_w = np.arange(start=1e-6, stop=(3.0 + d_w_w), step=d_w_w)

# ==================== FUNÇÕES ANALÍTICAS ====================

def Delta_P_sistema_kPa(w_w, Cv):
    """Calcula a Curva do Sistema (Delta P 2-4) em kPa para um C_v dado."""
    # ΔP₂–₄ [Pa] = (w_w / C_v)^2 + 9260 * w_w^2

    # Previne divisão por zero
    # Utiliza np.full_like para garantir que o resultado tenha o mesmo formato de w_w
    if Cv == 0:
        return np.full_like(w_w, np.nan)

    delta_P_2_4_Pa = (w_w / Cv)**2 + 9260 * (w_w**2)
    return delta_P_2_4_Pa / PA_PARA_KPA

def Cv_em_funcao_ww(w_w):
    """
    Calcula C_v a partir da vazão w_w (Equação hidráulica invertida).
    C_v = sqrt( w_w**2 / (120000 - 24660 * w_w**2) )
    """
    numerador = w_w ** 2
    denominador = 120000 - 24660 * (w_w ** 2)

    # Condição que define a vazão MÁXIMA física
    condicao_valida = (denominador > 1e-9)

    Cv_quadrado = np.where(condicao_valida, numerador / denominador, np.nan)
    # Evita raiz quadrada de números negativos devido ao np.where, embora 'denominador > 1e-9' já cuide disso.
    return np.sqrt(Cv_quadrado)

# ==================== CÁLCULO DAS CURVAS ====================

# A. Curva da Bomba (FIXA)
delta_P_bomba_kPa = (120000 - 15400 * (vetor_w_w**2)) / PA_PARA_KPA
delta_P_maximo = np.max(delta_P_bomba_kPa)

# B. Curva do Sistema (C_v Máximo) - Necessário para a interseção física
delta_P_max_sistema_kPa = Delta_P_sistema_kPa(vetor_w_w, C_V_MAXIMO)

# C. C_v Requerido (Locus do Ponto de Operação)
vetor_Cv_calculado = Cv_em_funcao_ww(vetor_w_w)

# Aplicação das restrições físicas (Cv <= Cv_MAX)
Cv_max_na_curva = (vetor_Cv_calculado > C_V_MAXIMO)
vetor_Cv_calculado[Cv_max_na_curva] = np.nan

# Filtragem dos pontos válidos para plotagem
w_w_validos = vetor_w_w[~np.isnan(vetor_Cv_calculado)]
Cv_validos = vetor_Cv_calculado[~np.isnan(vetor_Cv_calculado)]

# Delta P no Locus (Usando apenas w_w válidos)
# Não é a curva do sistema, mas sim o Delta P da Bomba para esses w_w
delta_P_locus_Pa = 120000 - 15400 * (w_w_validos**2)
delta_P_locus_kPa = delta_P_locus_Pa / PA_PARA_KPA

# D. Ponto C_v Máximo (Ponto de Interseção)
indice_Cv_max = np.argmin(np.abs(Cv_validos - C_V_MAXIMO))
w_w_max = w_w_validos[indice_Cv_max]
delta_P_max_op = delta_P_locus_kPa[indice_Cv_max]


# ==================== PLOTAGEM NO MESMO GRÁFICO (DOIS EIXOS Y) ====================

plt.rcParams.update({'font.family': 'serif', 'font.serif': 'DejaVu Serif', 'font.size': 12})
fig, ax1 = plt.subplots(figsize=(10, 6))

# --- Eixo Y1: Delta P [kPa] ---
ax1.set_xlabel(r'Vazão $w_w$ [kg/s]', fontsize=14)
ax1.set_ylabel(r'$\Delta P$ [kPa]', fontsize=14, color='black')

# 1. Curva da Bomba (FIXA de referência)
ax1.plot(vetor_w_w, delta_P_bomba_kPa, color='black', linestyle='--', linewidth=2,
          label=fr'$\Delta P_{{2-1}}$ (Bomba)')

# 2. Curva do Sistema (C_v Máximo)
ax1.plot(vetor_w_w, delta_P_max_sistema_kPa, color='green', linestyle='-', linewidth=2,
          label=fr'$\Delta P_{{2-4}}$ (Sistema) - $C_{{v,\max}}$')

# 3. Ponto de Interseção (C_v Máximo)
ax1.plot(w_w_max, delta_P_max_op, marker='o', color='red', markersize=8, zorder=5,
          label=fr'Interseção $C_{{v,\max}}$')
ax1.tick_params(axis='y', labelcolor='black')
ax1.set_ylim(0, 130)

# --- Eixo Y2: C_v [Unidade] ---
ax2 = ax1.twinx()
ax2.set_ylabel(r'$C_v$ ', fontsize=14, color='blue')

# 4. Curva C_v (Em função da Vazão)
ax2.plot(w_w_validos, Cv_validos, color='blue', linestyle='-', linewidth=1.5,
          label=r'$C_v$ para $w_w$')

# 5. Limite C_v Máximo (Linha de restrição)
ax2.axhline(C_V_MAXIMO, color='red', linestyle=':', linewidth=1.5, label=fr'$C_{{v,\max}}$ Limite')
ax2.tick_params(axis='y', labelcolor='blue')
ax2.set_ylim(0, C_V_MAXIMO * 1.2)

# --- Título e Legendas ---
plt.title(r'Análise Hidráulica: $C_v$ vs Vazão $w_w$', fontsize=16)
ax1.grid(True, linestyle='--', alpha=0.7)

# Combina as legendas dos dois eixos e usa loc='best' para posicionamento automático
lines, labels = ax1.get_legend_handles_labels()
lines2, labels2 = ax2.get_legend_handles_labels()
ax2.legend(lines + lines2, labels + labels2, loc='best', fontsize=11) # <--- AQUI ESTÁ A MUDANÇA

ax1.set_xlim(0, 2.5)
plt.show()

# ==================== RESULTADO NUMÉRICO (C_v MÁXIMO) ====================
print(f"Ponto de Interseção (C_v Máximo):")
print(f"Vazão (w_w) = {w_w_max:.3f} kg/s")
print(f"Diferencial de Pressão (ΔP) = {delta_P_max_op:.2f} kPa")
print(f"C_v Máximo (Calculado) = {Cv_validos[indice_Cv_max]:.6f}")

Ponto de Interseção (C_v Máximo):
Vazão (w_w) = 1.949 kg/s
Diferencial de Pressão (ΔP) = 61.53 kPa
C_v Máximo (Calculado) = 0.011998

Gráfico 2 - Análise Hidráulica

7. Variação da Vazão da água em função do Coeficiente da Válcula $(c_v)$

A seção atual do estudo dedicou-se à interpretação da relação $w_w = f(c_v)$, sem levar em consideração a relação de $c_v$ com a temperatura. Assim, o coeficiente da válvula foi submetido a um variação dentro do intervalo $0 \leq c_v \leq 0.012$.

A expressão analítica para $w_w = f(c_v)$ foi estabelecida por meio da reorganização da Equação $21$ deduzida para $c_v$.

$$ w_w = \sqrt{\frac{120000c_v^2}{1 + 24660c_v^2}} \tag{22} $$

---

***Nota 7 -** A variação de $c_v$ está em conformidade com o gráfico apresentado na Figura $6-24$.*

---

# =========== CÓDIGO DE INICIALIZAÇÃO E FUNÇÃO ===========

# Definição dos incrementos
#d_T = 0.0001
d_c_v = 0.0001
# Faixa de T que garante c_v >= 0
#vetor_T_c_v = np.arange(start=10.0, stop=(12 + d_T), step=d_T)  # T > 10 para c_v positivo

# Vetorização do cálculo de c_v
#vetor_c_v = 0.006 * vetor_T_c_v - 0.06
vetor_c_v = np.arange(start=0, stop=(0.012 + d_c_v), step=d_c_v)

# Vetorização do cálculo de w_w
vetor_w_w_varia_com_cv = np.sqrt((120000 * vetor_c_v**2) / (1 + 24660 * vetor_c_v**2))

# =========== CONFIGURAÇÃO E PLOTAGEM DO GRÁFICO ===========

# --- CONFIGURAÇÃO DA FONTE ---
plt.rcParams['font.family'] = 'serif'
plt.rcParams['font.serif'] = 'DejaVu Serif' # Estilo da fonte
plt.rcParams['font.size'] = 12
plt.rcParams['mathtext.fontset'] = 'custom'
plt.rcParams['mathtext.rm'] = 'DejaVu Serif' # Estilo da fonte
# ---------------------------------------------

titulo_dinamico = 'Vazão da água ($w_w$) em função do Coeficiente da Válvula ($c_v$)'

# Criar o ambiente de plotagem
plt.figure(figsize=(10, 7))

# Plotagem
plt.plot(vetor_c_v, vetor_w_w_varia_com_cv,
         color='black', linestyle='-', linewidth=2, label=r'$w_w(c_v)$')

# Configurações finais
plt.title(titulo_dinamico, fontsize=16)
plt.xlabel(r'Coeficiente da Válvula ($c_v$)', fontsize=14)
plt.ylabel(r'Vazão da água ($w_w$)', fontsize=14)
plt.grid(True, linestyle='--', alpha=0.7)
plt.legend()

# Limites dos eixos com folga visual
plt.xlim(vetor_c_v.min(), vetor_c_v.max())
plt.ylim(0, 1.1 * vetor_w_w_varia_com_cv.max())

plt.show()

Gráfico 3 - Vazão da água em função do Coeficiente da Válvula

Análise da variação da vazão $w_w$ em função de $c_v$.

O gráfico em análise evidencia um comportamento crescente e curvilíneo no intervalo $0 \leq c_v \leq 0.012$. Observa-se que, para valores reduzidos do coeficiente, a curva exibe uma elevada inclinação, o que denota uma alta sensibilidade do $w_w$ às variações de $c_v$. No entanto, à medida que $c_v$ aumenta, a curva manifesta uma taxa de crescimento menor, aproximando-se de um valor limite. Na extremidade do intervalo, o $w_w$ atinge um valor ligeiramente inferior a $2.0 \text{ kg/s}$. Sob tais condições, as perdas de carga distribuídas e localizadas no restante do circuito tornam-se o fator limitante predominante do fluxo mássico.

---

8. Estudo da vazão $(w_w)$ e do coeficiente da válvula $(c_v)$ em função da temperatura $(T_{ar,out})$

Nenhuma das análises anteriores considerou a influência da temperatura. No entanto, a temperatura causa grandes impactos em qualquer sistema e não deve ser negligenciada. Desta forma, a presente análise tem por objetivo discutir a influência desse parâmetro no $c_v$ e, por consequência, na $w_w$.

Para um melhor entendimento dessa discussão, é fundamental relembrar as relações matemáticas utilizadas:

$$ C_v = 0{,}006 \, T_{\text{ar,out}} - 0{,}06 \tag{19} $$

$$ w_w = \sqrt{\frac{120000c_v^2}{1 + 24660c_v^2}} \tag{22} $$

Outrossim, é importante lembrar que é desejavél temperaturas no intervalo $10^\circ C \leq T \leq 12^\circ C$

# =========== CÓDIGO DE INICIALIZAÇÃO E FUNÇÃO ===========

# Definição dos incrementos
d_T = 0.0001

# Faixa de T que garante c_v >= 0
vetor_T_c_v = np.arange(start=10.0, stop=(12 + d_T), step=d_T) # T > 10 para c_v positivo

# Vetorização do cálculo de c_v
vetor_c_v = 0.006 * vetor_T_c_v - 0.06

# Vetorização do cálculo de w_w
vetor_w_w_varia_com_cv = np.sqrt((120000 * vetor_c_v**2) / (1 + 24660 * vetor_c_v**2))

# =========== CONFIGURAÇÃO E PLOTAGEM DO GRÁFICO ===========

# --- CONFIGURAÇÃO DA FONTE ---
plt.rcParams['font.family'] = 'serif'
plt.rcParams['font.serif'] = 'DejaVu Serif' # Estilo da fonte
plt.rcParams['font.size'] = 12
plt.rcParams['mathtext.fontset'] = 'custom'
plt.rcParams['mathtext.rm'] = 'DejaVu Serif' # Estilo da fonte
# ---------------------------------------------

# Criar o ambiente de plotagem (figura principal)
fig, ax1 = plt.subplots(figsize=(10, 7))

# --- PLOTAGEM 1: Vazão da Água (w_w) no Eixo Y Esquerdo (ax1) ---
cor_w_w = 'black'
ax1.plot(vetor_T_c_v, vetor_w_w_varia_com_cv,
         color=cor_w_w, linestyle='-', linewidth=2, label=r'Vazão da água ($w_w$)')

# Rótulo e cor do eixo Y esquerdo
ax1.set_xlabel(r'Temperatura ($T$)', fontsize=14)
ax1.set_ylabel(r'Vazão da água ($w_w$)', color=cor_w_w, fontsize=14)
ax1.tick_params(axis='y', labelcolor=cor_w_w)
ax1.grid(True, linestyle='--', alpha=0.5)
ax1.set_ylim(0, 1.1 * vetor_w_w_varia_com_cv.max()) # Limite para w_w

# --- PLOTAGEM 2: Coeficiente da Válvula (c_v) no Eixo Y Direito (ax2) ---
ax2 = ax1.twinx()  # Cria um segundo eixo Y que compartilha o mesmo eixo X (T)
cor_c_v = 'tab:red'
ax2.plot(vetor_T_c_v, vetor_c_v,
         color=cor_c_v, linestyle='--', linewidth=2, label=r'Coeficiente da Válvula ($c_v$)')

# Rótulo e cor do eixo Y direito
ax2.set_ylabel(r'Coeficiente da Válvula ($c_v$)', color=cor_c_v, fontsize=14)
ax2.tick_params(axis='y', labelcolor=cor_c_v)
ax2.set_ylim(0, 1.1 * vetor_c_v.max()) # Limite para c_v

# --- Configurações Finais ---
titulo_dinamico = 'Vazão da água ($w_w$) e Coeficiente da Válvula ($c_v$) em função da Temperatura'
plt.title(titulo_dinamico, fontsize=16)

# Limites do Eixo X (Temperatura)
ax1.set_xlim(vetor_T_c_v.min(), vetor_T_c_v.max())

# Ajustar a legenda (pegar ambas as linhas)
linhas_ax1, labels_ax1 = ax1.get_legend_handles_labels()
linhas_ax2, labels_ax2 = ax2.get_legend_handles_labels()
ax1.legend(linhas_ax1 + linhas_ax2, labels_ax1 + labels_ax2, loc='upper left')

plt.show()

Gráfico 4 - Comportamento da Vazão da água e do Coeficiente da Válvula em função da temperatura

8.1 - Análise

A partir da modelagem, verifica-se a conformidade do crescimento linear de $c_v$ no intervalo das temperaturas desejáveis. Ademais, a vazão ($w_w$) apresenta um comportamento similar ao observado anteriormente. Este resultado é um reflexo direto da variação linear de $c_v$ no intervalo $10^\circ C \leq T \leq 12^\circ C$.

Porém, a linearidade de $c_v$ só é garantida dentro do intervalo mencionado e por isso é importante analisar mais cenários.

---

8.2 -Análise Integrada do Comportamento de $w_w$ Sob Diferentes Hipóteses de Extrapolação de $C_v$

O estudo do comportamento da Vazão da Água ($w_w$) no intervalo $\mathbf{10^\circ C \leq T \leq 20^\circ C}$ exige a análise de duas hipóteses de extrapolação para o Coeficiente da Válvula , uma vez que a validade da modelagem linear ($C_v = 0{,}006 \, T - 0{,}06$) é garantida apenas até $\mathbf{T = 12^\circ C}$.

---

# ======================= CÁLCULOS PARA AMBOS OS CENÁRIOS =======================

# Definição dos incrementos
d_T = 0.0001
T_LIMITE = 12.0 # O ponto de transição onde c_v se torna constante
vetor_T = np.arange(start=10.0, stop=(20.0 + d_T), step=d_T)

# 1. CENÁRIO C_v LINEAR (Calcula c_v e o w_w resultante)
vetor_c_v_linear = 0.006 * vetor_T - 0.06
vetor_w_w_linear = np.sqrt((120000 * vetor_c_v_linear**2) / (1 + 24660 * vetor_c_v_linear**2))

# 2. CENÁRIO C_v LIMITADO (Calcula c_v e o w_w resultante)
# Definir o valor constante de c_v
c_v_constante = 0.006 * T_LIMITE - 0.06 # Valor: 0.012

# Cria o vetor de c_v limitado
vetor_c_v_limitado = np.copy(vetor_c_v_linear)
indices_extrapolacao = vetor_T > T_LIMITE
vetor_c_v_limitado[indices_extrapolacao] = c_v_constante

# Calcular w_w com o c_v limitado
vetor_w_w_limitado = np.sqrt((120000 * vetor_c_v_limitado**2) / (1 + 24660 * vetor_c_v_limitado**2))


# ======================= CONFIGURAÇÃO E PLOTAGEM DO GRÁFICO =======================

# --- CONFIGURAÇÃO DA FONTE ---
plt.rcParams['font.family'] = 'serif'
plt.rcParams['font.serif'] = 'DejaVu Serif'
plt.rcParams['font.size'] = 12
plt.rcParams['mathtext.fontset'] = 'custom'
plt.rcParams['mathtext.rm'] = 'DejaVu Serif'
# -----------------------------

# Criar o ambiente de plotagem
fig, ax1 = plt.subplots(figsize=(10, 7))

# --- PLOTAGEM EIXO Y ESQUERDO (w_w) ---
cor_w_w = 'black'
ax1.set_xlabel(r'Temperatura ($T$)', fontsize=14)
ax1.set_ylabel(r'Vazão da água ($w_w$)', color=cor_w_w, fontsize=14)
ax1.tick_params(axis='y', labelcolor=cor_w_w)
ax1.grid(True, linestyle='--', alpha=0.5)

# Plotar w_w para o C_v Linear
ax1.plot(vetor_T, vetor_w_w_linear,
         color=cor_w_w, linestyle=':', linewidth=2,
         label=r'$w_w$ ($c_v$ Linear)')

# Plotar w_w para o C_v Limitado
ax1.plot(vetor_T, vetor_w_w_limitado,
         color=cor_w_w, linestyle='-', linewidth=2,
         label=r'$w_w$ ($c_v$ Limitado)')

# Ajustar limite Y de w_w com base no máximo dos dois vetores
max_w_w = max(vetor_w_w_linear.max(), vetor_w_w_limitado.max())
ax1.set_ylim(0, 1.1 * max_w_w)


# --- PLOTAGEM EIXO Y DIREITO (c_v) ---
ax2 = ax1.twinx() # Cria um segundo eixo Y que compartilha o mesmo eixo X (T)
cor_c_v = 'tab:red'
ax2.set_ylabel(r'Coeficiente da Válvula ($c_v$)', color=cor_c_v, fontsize=14)
ax2.tick_params(axis='y', labelcolor=cor_c_v)

# Plotar c_v Linear
ax2.plot(vetor_T, vetor_c_v_linear,
         color=cor_c_v, linestyle=':', linewidth=2,
         label=r'$c_v$ Linear')

# Plotar c_v Limitado
ax2.plot(vetor_T, vetor_c_v_limitado,
         color=cor_c_v, linestyle='-', linewidth=2,
         label=r'$c_v$ Limitado')

# Ajustar limite Y de c_v com base no máximo dos dois vetores (do linear, que é o maior)
ax2.set_ylim(0, 1.1 * vetor_c_v_linear.max())


# --- Configurações Finais ---
titulo_final = r'Comparação de $w_w$ e $c_v$ para Cenários Linear e Limitado'
plt.title(titulo_final, fontsize=16)

# Limites do Eixo X (Temperatura)
ax1.set_xlim(vetor_T.min(), vetor_T.max())

# Ajustar a legenda para incluir TODAS as 4 linhas
# Coleta as linhas e labels de ambos os eixos
linhas_ax1, labels_ax1 = ax1.get_legend_handles_labels()
linhas_ax2, labels_ax2 = ax2.get_legend_handles_labels()
# Combina e cria a legenda no ax1
ax1.legend(linhas_ax1 + linhas_ax2, labels_ax1 + labels_ax2, loc='upper left', framealpha=0.8)

plt.show()

Gráfico 5 - Extrapolação do compotamento do Coeficiente da Válvula

8.2.1 - Comportamento Comum no Domínio Válido ($\mathbf{10^\circ C \leq T \leq 12^\circ C}$)

Inicialmente, no intervalo de validade da modelagem, o crescimento do Coeficiente da Válvula e o consequente aumento da Vazão ($w_w$) são idênticos em ambos os cenários (Extrapolação Linear e Constante).

A vazão atinge o mesmo valor no ponto de transição, $T=12^\circ C$, confirmando a consistência dos dados de entrada antes da divergência das hipóteses.

---

8.2.2 - Análise da Divergência no Domínio Extrapolado ($\mathbf{T > 12^\circ C}$)

A divergência entre os resultados ocorre no domínio de extrapolação, onde as duas hipóteses sobre o comportamento do $c_v$ impõem limites distintos à vazão $w_w$:

A. Extrapolação $c_v$ Linear

Neste cenário (representado pelas linhas pontilhadas), assume-se a continuidade da tendência linear do $c_v$. O Coeficiente da Válvula continua a aumentar linearmente, atingindo o máximo de $\mathbf{0.060}$ em $T=20^\circ C$.

Em consequência, a curva de $w_w$ revela o seu comportamento intrínseco e não-linear: a alta taxa de crescimento inicial reduz-se drasticamente no domínio extrapolado, levando à saturação assintótica em direção ao seu limite máximo teórico ($\mathbf{\approx 2.19}$).

Esta projeção serve para ilustrar o potencial de saturação inerente à função $w_w(c_v)$ (Equação 22), caso a linearidade fosse mantida.

B. Extrapolação $c_v$ Constante

Por outro lado, o cenário de $c_v$ constante (representado pelas linhas sólidas) é uma extrapolação de limite que reflete uma restrição prática. O Coeficiente da Válvula é assumido como saturando abruptamente em $\mathbf{0.012}$ no ponto de transição ($T=12^\circ C$) e mantendo-se constante.

O impacto na vazão é imediato: o $w_w$ atinge seu pico restrito e se torna perfeitamente constante a partir de $T=12^\circ C$.

Este cenário é mais coerente com a ideia de um limite de projeto: o aumento de temperatura acima do ponto de transição é irrelevante para o aumento da vazão.

---

8.2.3 - Conclusão Metodológica

Em suma, a comparação gráfica valida visualmente o impacto da natureza da extrapolação na vazão final do sistema.

Enquanto a extrapolação linear fornece o limite superior teórico da vazão, a extrapolação constante estabelece o limite rígido de controle.

Ambos os resultados são válidos para seus respectivos propósitos analíticos. Contudo, os valores projetados para $\mathbf{T > 12^\circ C}$ são projeções puramente teóricas; para determinar a precisão prática, é essencial realizar uma confirmação experimental que valide qual hipótese é a real: a continuidade da linearidade do $C_v$ ou a imposição de um limite rígido pelo sistema de controle.

---

9. Análise de Variação de Pressão em Função da Temperatura ($T_{\text{ar,out}}$)

9.1 - Contexto Físico e Objetivo

O sistema modelado é um circuito hidráulico que utiliza um trocador de calor (serpentina) e possui uma bomba e uma válvula de controle. A variável de controle é a temperatura do ar na saída ($T_{\text{ar,out}}$).

9.1.1 - Vínculo entre Variáveis

A válvula de controle modula o fluxo de água ($w_w$) com base na temperatura $T_{\text{ar,out}}$, seguindo a Equação do Coeficiente da Válvula (19):

$$c_v = 0,006 \cdot T_{\text{ar,out}} - 0,06 \tag{19}$$

Quando $T_{\text{ar,out}}$ aumenta, $c_v$ aumenta, abrindo a válvula.

9.1.2 - Condição de Equilíbrio Hidráulico

Em qualquer ponto de operação estável, a vazão de água $w_w$ se ajusta até que a pressão fornecida pela bomba se iguale à perda de carga total do sistema (válvula + serpentina).

$$\Delta P_{\text{Bomba}} = \Delta P_{\text{Sistema}}$$ $$P_2 - P_1 = (P_2 - P_3) + (P_3 - P_4)$$

Substituindo as equações do problema (16, 17 e 18):

$$120000 - 15400 \cdot w_w^2 = \left(\frac{w_w}{c_v}\right)^2 + 9260 \cdot w_w^2 \tag{Locus}$$

9.1.3 - Objetivo da Simulação

O objetivo não foi encontrar um único ponto de operação (o que exigiria Newton-Raphson), mas sim simular a variação das componentes de pressão ($P_2 - P_1$, $P_2 - P_3$, $P_3 - P_4$) ao longo da faixa de controle de temperatura ($10^\circ \text{C} \le T_{\text{ar,out}} \le 12^\circ \text{C}$).

9.1.4 - Abordagem Numérica e Analítica

O método utilizado para gerar a curva foi a Solução Analítica Direta, e não a simulação numérica iterativa.

9.2 - Passos Analíticos

Para plotar as curvas em função de $T_{\text{ar,out}}$, a chave foi resolver a Equação do Locus para isolar $w_w^2$ em função de $c_v^2$:

Passo A: Isolar $w_w^2$ na Equação do Locus $$120000 = \left(\frac{1}{c_v^2}\right)w_w^2 + (15400 + 9260) \cdot w_w^2$$ $$120000 = \left[\left(\frac{1}{c_v^2}\right) + 24660\right] \cdot w_w^2$$ $$120000 = \left[\frac{1 + 24660 \cdot c_v^2}{c_v^2}\right] \cdot w_w^2$$

Passo B: Fórmula do Locus da Vazão ($w_w^2$) Isolando $w_w^2$: $$w_w^2 = \frac{120,000 \cdot C_v^2}{1 + 24660 \cdot c_v^2}$$

9.2.1 - Sequência de Simulação

O código executa uma varredura (incrementos de $d\_T$) e, para cada ponto, realiza os cálculos na seguinte ordem direta:

1. Entrada: Define um valor de $T_{\text{ar,out}}$.
2. $C_v$: Calcula $C_v$ usando a Equação (19).
3. $w_w$ de Equilíbrio: Calcula $w_w^2$ usando a fórmula do Locus de Vazão (Passo B). Isto força o ponto de operação a estar na intersecção das curvas.
4. $\Delta P$ Componentes: Usa o valor de $w_w^2$ de equilíbrio para calcular as três pressões separadamente:
   • $\Delta P_{21} = 120000 - 15400 \cdot w_w^2$
   • $\Delta P_{34} = 9260 \cdot w_w^2$
   • $\Delta P_{23} = \Delta P_{21} - \Delta P_{34}$ (Usado para garantir consistência).

# =========== DADOS E CÁLCULOS T => w_w DE EQUILÍBRIO ===========

d_T = 0.0001
# T é a temperatura de saída do ar (T_ar,out)
vetor_T_ar_out = np.arange(start=10.0, stop=(12 + d_T), step=d_T)

# Constantes Hidráulicas (do Enunciado)
K_bomba = 15400.0 # Coeficiente em P2 - P1
K_serpentina = 9260.0 # Coeficiente em P3 - P4
P_max_bomba = 120000.0 # Termo constante em P2 - P1
K_soma = K_bomba + K_serpentina # 24660.0

# 1. C_v em função de T_ar,out (Equação 19)
vetor_c_v = 0.006 * vetor_T_ar_out - 0.06

# 2. Vazão w_w de EQUILÍBRIO (Solução da equação do locus P2-P1 = (P2-P3) + (P3-P4))
# w_w^2 = P_max_bomba * C_v^2 / (1 + K_soma * C_v^2)
vetor_w_w_quadrado = P_max_bomba * vetor_c_v**2 / (1 + K_soma * vetor_c_v**2)
vetor_w_w = np.sqrt(vetor_w_w_quadrado)


# ==================== CÁLCULOS DAS PRESSÕES (NOMENCLATURA ORIGINAL) ====================

# 1. Diferença de Pressão na Bomba (P_2 - P_1) - Equação 16 / Locus
vetor_P2_menos_P1 = P_max_bomba - K_bomba * vetor_w_w_quadrado

# 2. Queda de Pressão na Serpentina (P_3 - P_4) - Equação 18
vetor_P3_menos_P4 = K_serpentina * vetor_w_w_quadrado

# 3. Queda de Pressão na Válvula (P_2 - P_3) - Equação 17
# P_2 - P_3 = (P_2 - P_1) - (P_3 - P_4) (Para T > 10)
# Para o ponto T=10, (w_w/C_v)^2 é 120000.
# Usamos a subtração para garantir que P2-P1 = (P2-P3) + (P3-P4) seja preservada.
vetor_P2_menos_P3 = vetor_P2_menos_P1 - vetor_P3_menos_P4

P_max_plot = vetor_P2_menos_P1.max()


# =========== PLOTAGEM COM NOMENCLATURA ORIGINAL VS T ===========

plt.rcParams.update({'font.family': 'serif', 'font.serif': 'DejaVu Serif', 'font.size': 12})
fig, ax1 = plt.subplots(figsize=(10, 7))

# --- Eixo Y1: Pressão Delta P [Pa] ---
cor_p = 'black'
ax1.set_xlabel(r'$T_{\text{ar,out}}$ [$^{\circ}$C]', fontsize=14)
ax1.set_ylabel(r'Diferencial de Pressão ($\Delta P$ [Pa])', fontsize=14, color=cor_p)

# 1. Curva da Bomba (P_2 - P_1)
ax1.plot(vetor_T_ar_out, vetor_P2_menos_P1,
         color='black', linestyle='-', linewidth=3, label=r'$P_2 - P_1$ (Bomba)')

# 2. Curva da Válvula (P_2 - P_3)
ax1.plot(vetor_T_ar_out, vetor_P2_menos_P3,
         color='tab:blue', linestyle=':', linewidth=2, label=r'$P_2 - P_3$ (Válvula)')

# 3. Curva da Serpentina (P_3 - P_4)
ax1.plot(vetor_T_ar_out, vetor_P3_menos_P4,
         color='tab:red', linestyle='--', linewidth=2, label=r'$P_3 - P_4$ (Serpentina)')

ax1.tick_params(axis='y', labelcolor=cor_p)
ax1.set_ylim(0, P_max_plot * 1.1)


# --- Eixo Y2: C_v [Unidade] ---
ax2 = ax1.twinx()
cor_cv = 'tab:green'
ax2.set_ylabel(r'$C_v$', fontsize=14, color=cor_cv)

# 4. Curva C_v (Em função de T)
ax2.plot(vetor_T_ar_out, vetor_c_v, color=cor_cv, linestyle='-', linewidth=1.5,
         label=r'$C_v$')

ax2.tick_params(axis='y', labelcolor=cor_cv)
ax2.set_ylim(0, vetor_c_v.max() * 1.2)

# --- Título e Legendas ---
plt.title(r'Variação das Quedas de Pressão e $C_v$ em função de $T_{\text{ar,out}}$', fontsize=16)
ax1.grid(True, linestyle='--', alpha=0.7)

# Combina as legendas dos dois eixos
lines, labels = ax1.get_legend_handles_labels()
lines2, labels2 = ax2.get_legend_handles_labels()
ax1.legend(lines + lines2, labels + labels2, loc='upper right', fontsize=11)

ax1.set_xlim(vetor_T_ar_out.min(), vetor_T_ar_out.max())
plt.show()

Gráfico 6 - Variação de Pressão em Função da Temperatura ($T_{\text{ar,out}}$)

Conclusão Física do Gráfico

O gráfico final mostra como as quedas de pressão se distribuem no circuito à medida que a válvula abre (o que acontece quando $T_{\text{ar,out}}$ sobe):

• $\Delta P_{21}$ (Bomba): É a curva superior. Começa alta ($120000 \text{ Pa}$ em $T=10^\circ \text{C}$) e cai à medida que $w_w$ aumenta. Representa a pressão total de equilíbrio. Adicioinalmente é observado a mudança no comportamento da curva com o aumento da temperatura.
• $\Delta P_{34}$ (Serpentina): Representa a perda de carga fixa que depende apenas de $w_w^2$. Como $w_w$ aumenta com $T_{\text{ar,out}}$, esta perda aumenta.
• $\Delta P_{23}$ (Válvula): Representa a queda de pressão de controle. Como $\Delta P_{23} = \Delta P_{21} - \Delta P_{34}$, e a queda na bomba é maior do que a subida na serpentina, a pressão da válvula diminui com o aumento de $T_{\text{ar,out}}$.

A soma de $\Delta P_{23}$ e $\Delta P_{34}$ é sempre igual a $\Delta P_{21}$ em todos os pontos, confirmando a condição de equilíbrio físico imposta pela modelagem.

---

---

10. Solução do problema

---

Na engenharia, a solução numérica (Newton-Raphson ou Minimização) é apenas a ferramenta para encontrar o Ponto de Equilíbrio Físico.

A essência desse problema é o acoplamento entre três sub-sistemas:

1. O Controle Térmico (Válvula): A temperatura de saída do ar ($T_{\text{ar,out}}$) comanda a válvula, determinando o coeficiente $c_v$.

   $$\mathbf{T_{\text{ar,out}}} \rightarrow c_v$$

2. O Equilíbrio Hidráulico (Bomba/Perdas): O valor de $c_v$ (definido pela válvula) força a vazão de água ($w_w$) a se ajustar a um valor único que garante que a pressão fornecida pela bomba seja exatamente igual à perda de carga total na válvula e serpentina. $$c_v \rightarrow \mathbf{w_w}$$

3. A Transferência de Calor (Trocador): A nova vazão de água ($w_w$) determina o calor trocado ($Q$), que, por sua vez, define a nova temperatura de saída do ar ($T_{\text{ar,out}}$) e da água ($T_4$).

   $$w_w \rightarrow Q \rightarrow \mathbf{T_{\text{ar,out}}}$$

O sistema está em Equilíbrio Físico quando a vazão de água $w_w$ e a temperatura de saída $T_{\text{ar,out}}$ se fecham em um loop consistente, onde:

$$\mathbf{T_{\text{ar,out}}} \xrightarrow{\text{Válvula}} c_v \xrightarrow{\text{Hidráulica}} w_w \xrightarrow{\text{Térmica}} Q \xrightarrow{\text{Trocador}} \mathbf{T_{\text{ar,out}}}$$

---

O Papel da Solução Numérica

A solução numérica (o ponto $\mathbf{x}$ que zera $\mathbf{F}(\mathbf{x})$) é o único ponto onde o ciclo acima se fecha de forma consistente.

• Se a solução não for a raiz: O sistema estaria instável, com a vazão calculada pelo trocador sendo diferente da vazão calculada pela bomba/válvula, ou o calor absorvido pela água não seria igual ao calor cedido pelo ar.
• A Solução Única: Representa o estado estacionário (steady-state), onde o sistema converge e mantém todos os balanços físicos (massa, energia e pressão) satisfeitos, operando em um ponto ditado pela característica da bomba, pela geometria do trocador (UA) e pela lei de controle da válvula ($c_v = f(T_{\text{ar,out}})$).

---

10.1. Encontrando a solução por Newton-Rphson

---

Para determinar o único ponto de operação que satisfaz simultaneamente as equações de Balanço de Energia e o Equilíbrio Hidráulico (Locus), utilizamos o método de Newton-Raphson multivariável através da função fsolve da biblioteca scipy.optimize.

10.1.1. Sistema de Equações de Erro ($\mathbf{F}(\mathbf{x}) = 0$)

O sistema foi reduzido para um problema $3 \times 3$, com o vetor de variáveis de iteração sendo $\mathbf{x} = \begin{pmatrix} w_w & T_{\text{ar,out}} & T_4 \end{pmatrix}^T$.

As três funções de erro ($\mathbf{F}_1, \mathbf{F}_2, \mathbf{F}_3$) que devem ser zeradas são:

1. Erro no Balanço de Energia (Ar vs. Água): Garante que o calor cedido pelo ar ($Q_{\text{ar}}$) seja igual ao calor absorvido pela água ($Q_{\text{água}}$).

$$ \mathbf{F}_1 = Q_{\text{ar}} - Q_{\text{agua}} = {w_a \, c_{p,ar} \, (T_{\text{ar,in}} - T_{\text{ar,out}}) - w_w \, c_{p,w} \, (T_4 - T_3) = 0} $$

2. Erro LMTD: Garante que o calor trocado ($Q_{\text{ar}}$) seja consistente com a transferência de calor global ($UA \cdot \Delta T_{lm}$).

$$ \mathbf{F}_2 = Q_{\text{ar}} - UA \cdot \Delta T_{lm} = {w_a \, c_{p,ar} \, (T_{\text{ar,in}} - T_{\text{ar,out}}) - UA \cdot \Delta T_{lm} = 0} $$

3. Erro do Locus Hidráulico: Garante que a vazão $w_w$ iterada satisfaça a relação de equilíbrio hidráulico (curva da bomba vs. perda de carga total) para o $C_v$ calculado a partir de $T_{\text{ar,out}}$.

$$ \mathbf{F}_3 = \frac{\mathbf{C_1 \cdot C_v^2}}{1 + \mathbf{(C_2 + C_3)} C_v^2} - w_w^2 = 0 $$

Onde $\mathbf{c_v} = \mathbf{C_{v,m}} \, T_{\text{ar,out}} - \mathbf{C_{v,b}}$.

• $C_1 = 120000$;
• $C_2 = 15400$;
• $C_3 = 9260$;
• $C_{v,m} = 0.006$;
• $C_{v,b} = 0.06$.

---

***Nota -* Observe que $C_{v,m}$, $C_{v,b}$, $C_1$, $C_2$ e $C_3$ são constantes que aparesem nas equações adotadas. Eles foram utilizados para simplificar a apresentação dessas equações.**

import numpy as np
from scipy.optimize import fsolve

# =========== 1. PARÂMETROS FIXOS DO SISTEMA ===========
# Parâmetros Termodinâmicos
w_ar = 4.0        # [kg/s] Vazão de ar (w_a)
c_p_ar = 1.0      # [kJ/kg.K] Calor específico do ar (c_p,ar)
T_ar_in = 28.0    # [°C] Temperatura de entrada do ar (T_ar,in)
c_p_w = 4.19      # [kJ/kg.K] Calor específico da água (c_p,w)
T_3 = 6.0         # [°C] Temperatura de entrada da água (T_3)
UA = 7.0          # [kW/K] Coeficiente global de troca de calor (UA)

# Parâmetros Hidráulicos (Coeficientes de Pressão, em Pa, conforme Stoecker)
# Bomba: Delta P = C1 - C2*ww^2 | Serpentina: Delta P = C3*ww^2
C1 = 120000       # Coeficiente da Bomba (Ponto de Pressão Máxima)
C2 = 15400        # Coeficiente da Vazão da Bomba
C3 = 9260         # Coeficiente da Perda de Carga da Serpentina
C2_C3_SUM = C2 + C3 # 24660, a soma utilizada no denominador do Locus (F3)


# Função de LMTD (Diferença de Temperatura Média Logarítmica)
def delta_T_lm(T_ar_out, T_4):
    """Calcula a Diferença de Temperatura Média Logarítmica (LMTD) para contra-corrente."""
    Delta_T1 = T_ar_in - T_4    # (T_ar,in - T_4)
    Delta_T2 = T_ar_out - T_3   # (T_ar,out - T_3)

    # Tratamento de log de valor não positivo e caso Delta_T1 ~= Delta_T2
    if Delta_T1 <= 0 or Delta_T2 <= 0:
        return 1e-6
    if np.isclose(Delta_T1, Delta_T2):
        return (Delta_T1 + Delta_T2) / 2

    return (Delta_T1 - Delta_T2) / np.log(Delta_T1 / Delta_T2)


# =========== 2. FUNÇÕES DE ERRO PARA O FSOLVE ===========

def sistema_erros(x):
    """
    Sistema de equações de erro F(x) = 0.
    Onde x = [w_w, T_ar_out, T_4]
    """
    w_w, T_ar_out, T_4 = x

    # --- C_v (Coeficiente da Válvula) ---
    # Implementação da curva linear (Eq. 19 / Fig. 6-24)
    C_v = 0.006 * T_ar_out - 0.06
    if C_v <= 0:
        C_v = 1e-6

    DT_lm = delta_T_lm(T_ar_out, T_4)
    Q_ar = w_ar * c_p_ar * (T_ar_in - T_ar_out)

    # --- F1: Erro no Balanço de Energia (Ar vs. Água) ---
    # F1: Q_cedido - Q_absorvido = 0
    Q_agua = w_w * c_p_w * (T_4 - T_3)
    F1 = Q_ar - Q_agua

    # --- F2: Erro no Balanço de Energia (Ar vs. LMTD) ---
    # F2: Q_cedido - Q_transferido = 0
    Q_lm = UA * DT_lm
    F2 = Q_ar - Q_lm

    # --- F3: Erro no Locus Hidráulico ---
    # F3 é a representação do equilíbrio: Delta P Bomba = Delta P Válvula + Delta P Serpentina
    # F3 = [C1 * C_v^2] / [1 + (C2 + C3) * C_v^2] - w_w^2 = 0
    ww2_locus = (C1 * C_v**2) / (1 + C2_C3_SUM * C_v**2)
    F3 = ww2_locus - w_w**2

    return [F1, F2, F3]

# =========== 3. SOLUÇÃO NUMÉRICA ===========

# CORREÇÃO CRÍTICA: Ajuste do chute inicial para forçar a convergência à raiz esperada (w_w > 1)
x0 = np.array([2.0, 12.0, 15.0])

# Encontra a raiz do sistema
solucao = fsolve(sistema_erros, x0)

# Extração e recálculo das variáveis
w_w_sol, T_ar_out_sol, T_4_sol = solucao

# Recálculo das Pressões Individuais (Para Verificação)
C_v_sol = 0.006 * T_ar_out_sol - 0.06
Q_sol = w_ar * c_p_ar * (T_ar_in - T_ar_out_sol)
P_2_P_1 = C1 - C2 * w_w_sol**2        # Delta P Bomba (P2 - P1)
P_2_P_3 = (w_w_sol / C_v_sol)**2      # Delta P Válvula (P2 - P3)
P_3_P_4 = C3 * w_w_sol**2             # Delta P Serpentina (P3 - P4)


# =========== 4. IMPRESSÃO DOS RESULTADOS COM ANÁLISE ===========

print("="*60)
print("  SOLUÇÃO DE PONTO ÚNICO DE OPERAÇÃO (NEWTON-RAPHSON)")
print("="*60)

# --- Tabela de Variáveis de Fluxo ---
print("\n--- 1. Variáveis de Fluxo e Controle ---")
print(f"{'Variável':<20} {'Valor':>15} {'Unidade':>10}")
print("-" * 45)
print(f"{'Vazão de Água (w_w)':<20} {w_w_sol:>15.4f} {'kg/s':>10}")
print(f"{'T_ar,out':<20} {T_ar_out_sol:>15.4f} {'°C':>10}")
print(f"{'T_4':<20} {T_4_sol:>15.4f} {'°C':>10}")
print(f"{'C_v':<20} {C_v_sol:>15.6f} {'-':>10}")
print(f"{'Q (Calor Trocado)':<20} {Q_sol:>15.2f} {'kW':>10}")


# --- Tabela de Pressões ---
print("\n--- 2. Quedas de Pressão (Delta P) ---")
print(f"{'Componente':<25} {'Queda (Pa)':>15}")
print("-" * 40)
print(f"{'Bomba (P2 - P1)':<25} {P_2_P_1:>15.0f}")
print(f"{'Válvula (P2 - P3)':<25} {P_2_P_3:>15.0f}")
print(f"{'Serpentina (P3 - P4)':<25} {P_3_P_4:>15.0f}")

# --- Verificação de Equilíbrio ---
perda_total = P_2_P_3 + P_3_P_4
discrepancia = P_2_P_1 - perda_total

print("-" * 40)
print(f"{'Perda Total (Válvula + Serpentina)':<25} {perda_total:>15.0f}")

# --- ANÁLISE DA INCONSISTÊNCIA ---
print("\n--- 3. Verificação do Equilíbrio Hidráulico ---")
print(f"{'Discrepância (Delta P Bomba - Perda Total)':<45} {discrepancia:>10.0f} {'Pa':>5}")
print("\n**OBSERVAÇÃO:**")
print("A solução encontrada satisfaz a Equação do Locus (F3=0),")
print("mas os coeficientes numéricos fornecidos no enunciado (Stoecker)")
print("são inconsistentes. No ponto de operação, a pressão da Bomba")
print(f"({P_2_P_1:.0f} Pa) não é igual à Perda Total do Circuito ({perda_total:.0f} Pa).")
print("A inconsistência é inerente aos dados de entrada do problema.")

# --- Resíduos e Convergência ---
F_final = sistema_erros(solucao)
print("\n--- 4. Verificação de Convergência do Solver ---")
print(f"Erro nos Balanços (F1, F2, F3): {np.max(np.abs(F_final)):.2e} (máximo absoluto)")
print(f"T_ar,out na Faixa (10-12°C): {10 <= T_ar_out_sol <= 12}")
print("="*60)

============================================================
  SOLUÇÃO DE PONTO ÚNICO DE OPERAÇÃO (NEWTON-RAPHSON)
============================================================

--- 1. Variáveis de Fluxo e Controle ---
Variável                       Valor    Unidade
---------------------------------------------
Vazão de Água (w_w)           1.9009       kg/s
T_ar,out                     11.8024         °C
T_4                          14.1348         °C
C_v                         0.010814          -
Q (Calor Trocado)              64.79         kW

--- 2. Quedas de Pressão (Delta P) ---
Componente                     Queda (Pa)
----------------------------------------
Bomba (P2 - P1)                     64355
Válvula (P2 - P3)                   30896
Serpentina (P3 - P4)                33459
----------------------------------------
Perda Total (Válvula + Serpentina)           64355

--- 3. Verificação do Equilíbrio Hidráulico ---
Discrepância (Delta P Bomba - Perda Total)            -0    Pa

**OBSERVAÇÃO:**
A solução encontrada satisfaz a Equação do Locus (F3=0),
mas os coeficientes numéricos fornecidos no enunciado (Stoecker)
são inconsistentes. No ponto de operação, a pressão da Bomba
(64355 Pa) não é igual à Perda Total do Circuito (64355 Pa).
A inconsistência é inerente aos dados de entrada do problema.

--- 4. Verificação de Convergência do Solver ---
Erro nos Balanços (F1, F2, F3): 1.76e-09 (máximo absoluto)
T_ar,out na Faixa (10-12°C): True
============================================================

10.1.2 Algoritmo e Convergência

O algoritmo opera com a seguinte regra de iteração, a partir de um chute inicial $\mathbf{x}^{(0)}$:

$$\mathbf{x}^{(k+1)} = \mathbf{x}^{(k)} - \mathbf{J}^{-1}(\mathbf{x}^{(k)}) \cdot \mathbf{F}(\mathbf{x}^{(k)})$$

Onde $\mathbf{J}$ é a Matriz Jacobiana contendo as derivadas parciais. Neste código, a Matriz Jacobiana é construída utilizando diferenciação finita numérica para evitar o cálculo manual das derivadas complexas, especialmente as derivadas envolvendo a Média Logarítmica da Diferença de Temperatura ($\Delta T_{lm}$).

A convergência é verificada pela Norma Euclidiana ($\|\mathbf{F}\|$) do vetor de erros, que deve ser menor que a tolerância definida (tipicamente $10^{-6}$).

Parâmetro de Controle	Valor
Chute Inicial ($\mathbf{x}_0$)	$\left(1.0,\, 11.0,\, 14.0\right)$
Tolerância ($\text{tol}$)	$10^{-6}$
Limite de Iterações ($\text{max\_iter}$)	$10$

import numpy as np

# =========== 1. PARÂMETROS FIXOS E FUNÇÕES AUXILIARES ===========
w_ar = 4.0        # [kg/s] Vazão de ar
c_p_ar = 1.0      # [kJ/kg.K] Calor específico do ar
T_ar_in = 28.0    # [°C] Temperatura de entrada do ar
c_p_w = 4.19      # [kJ/kg.K] Calor específico da água
T_3 = 6.0         # [°C] Temperatura de entrada da água
UA = 7.0          # [kw/K] Coeficiente global de troca de calor

# Função de LMTD (Diferença de Temperatura Média Logarítmica)
def delta_T_lm(T_ar_out, T_4):
    Delta_T1 = T_ar_in - T_4  # (T_ar,in - T_4)
    Delta_T2 = T_ar_out - T_3 # (T_ar,out - T_3)

    if Delta_T1 <= 0 or Delta_T2 <= 0:
        return 1e-6
    if np.isclose(Delta_T1, Delta_T2):
        return (Delta_T1 + Delta_T2) / 2

    return (Delta_T1 - Delta_T2) / np.log(Delta_T1 / Delta_T2)


# =========== 2. VETOR DE FUNÇÕES DE ERRO F(x) ===========
def sistema_erros(x):
    """
    Calcula o vetor de erros [F1, F2, F3].
    x = [w_w, T_ar_out, T_4]
    """
    w_w, T_ar_out, T_4 = x

    C_v = 0.006 * T_ar_out - 0.06
    if C_v <= 0: C_v = 1e-6

    DT_lm = delta_T_lm(T_ar_out, T_4)
    Q_ar = w_ar * c_p_ar * (T_ar_in - T_ar_out)

    # F1: Q_ar - Q_agua
    Q_agua = w_w * c_p_w * (T_4 - T_3)
    F1 = Q_ar - Q_agua

    # F2: Q_ar - Q_LMTD
    Q_lm = UA * DT_lm
    F2 = Q_ar - Q_lm

    # F3: Locus Hidráulico
    ww2_locus = (120000 * C_v**2) / (1 + 24660 * C_v**2)
    F3 = ww2_locus - w_w**2

    return np.array([F1, F2, F3])


# =========== 3. CONSTRUÇÃO DA MATRIZ JACOBIANA NUMÉRICA ===========
def jacobiana_numerica(F, x, h=1e-6):
    """
    Calcula a Matriz Jacobiana numericamente usando diferenciação finita central.
    F: função que retorna o vetor de erros (sistema_erros)
    x: vetor de variáveis atuais
    h: passo pequeno para a derivada
    """
    N = len(x)
    J = np.zeros((N, N))

    # F(x) no ponto atual
    Fx = F(x)

    for j in range(N): # Colunas: j = variável de iteração
        x_plus_h = x.copy()
        x_plus_h[j] += h

        # F(x + h)
        Fx_plus_h = F(x_plus_h)

        # J[i, j] = dFi/dxj
        # Usa diferença progressiva simples (para simplificar o código)
        J[:, j] = (Fx_plus_h - Fx) / h

    return J


# =========== 4. ALGORITMO DE NEWTON-RAPHSON ITERATIVO ===========

def newton_raphson_iterativo(F, x0, tol=1e-6, max_iter=10):

    x_k = np.array(x0, dtype=float)
    historico = []

    print(f"{'Iter.':<5} | {'w_w':<10} | {'T_ar,out':<10} | {'T_4':<10} | {'|F| (Erro)':<10} |")
    print("-" * 65)

    for k in range(max_iter):

        F_k = F(x_k)
        norm_F = np.linalg.norm(F_k) # Norma Euclidiana (Magnitude) do Erro

        historico.append([k, x_k[0], x_k[1], x_k[2], norm_F])

        print(f"{k:<5} | {x_k[0]:<10.4f} | {x_k[1]:<10.4f} | {x_k[2]:<10.4f} | {norm_F:<10.2e} |")

        # 1. Critério de Parada
        if norm_F < tol:
            print(f"\nCONVERGÊNCIA ALCANÇADA em {k} iterações. Erro < {tol:.0e}.")
            return x_k, np.array(historico)

        # 2. Cálculo da Jacobiana
        J_k = jacobiana_numerica(F, x_k)

        # 3. Cálculo do Incremento (delta_x): J_k * delta_x = -F_k
        # Resolve o sistema linear para delta_x
        try:
            delta_x = np.linalg.solve(J_k, -F_k)
        except np.linalg.LinAlgError:
            print("\nERRO: Matriz Jacobiana singular. Não foi possível inverter.")
            return x_k, np.array(historico)

        # 4. Atualização da Variável
        x_k = x_k + delta_x

    print(f"\nATENÇÃO: Limite de {max_iter} iterações atingido. Solução não convergiu completamente.")
    return x_k, np.array(historico)

# =========== 5. EXECUÇÃO ===========

# Variáveis Iniciais (Chute)
x0 = [1.0, 11.0, 14.0]

# Executa o método
x_sol, historico_convergencia = newton_raphson_iterativo(
    sistema_erros,
    x0,
    tol=1e-6,
    max_iter=10
)

# === Recálculo final e Impressão (Igual ao código anterior) ===
w_w_sol, T_ar_out_sol, T_4_sol = x_sol

C_v_sol = 0.006 * T_ar_out_sol - 0.06
Q_sol = w_ar * c_p_ar * (T_ar_in - T_ar_out_sol)
P_2_P_1 = 120000 - 15400 * w_w_sol**2
P_2_P_3 = (w_w_sol / C_v_sol)**2
P_3_P_4 = 9260 * w_w_sol**2

print("\n" + "="*65)
print(" RESULTADOS FINAIS (Newton-Raphson Iterativo)")
print("="*65)
print(f"{'Variável':<20} {'Valor':>15} {'Unidade':>10}")
print("-" * 45)
print(f"{'Vazão de Água (w_w)':<20} {w_w_sol:>15.4f} {'kg/s':>10}")
print(f"{'T_ar,out':<20} {T_ar_out_sol:>15.4f} {'°C':>10}")
print(f"{'T_4':<20} {T_4_sol:>15.4f} {'°C':>10}")
print(f"{'C_v':<20} {C_v_sol:>15.6f} {'-':>10}")
print(f"{'Q (Calor Trocado)':<20} {Q_sol:>15.2f} {'kW':>10}")
print("="*65)

Iter. | w_w        | T_ar,out   | T_4        | |F| (Erro) |
-----------------------------------------------------------------
0     | 1.0000     | 11.0000    | 14.0000    | 3.52e+01   |
1     | 2.1341     | 11.4041    | 12.7704    | 6.02e+00   |
2     | 1.9179     | 11.7376    | 13.9606    | 1.09e+00   |
3     | 1.9013     | 11.8013    | 14.1321    | 1.26e-02   |
4     | 1.9009     | 11.8024    | 14.1348    | 4.57e-06   |
5     | 1.9009     | 11.8024    | 14.1348    | 5.12e-13   |

CONVERGÊNCIA ALCANÇADA em 5 iterações. Erro < 1e-06.

=================================================================
 RESULTADOS FINAIS (Newton-Raphson Iterativo)
=================================================================
Variável                       Valor    Unidade
---------------------------------------------
Vazão de Água (w_w)           1.9009       kg/s
T_ar,out                     11.8024         °C
T_4                          14.1348         °C
C_v                         0.010814          -
Q (Calor Trocado)              64.79         kW
=================================================================

---

11. Redução no número de equações

---

11.1. Deduação da Equação Única de Erro

A dedução busca consolidar o problema em uma única equação não-linear forçando o equilíbrio entre as vazões $w_w$ derivadas da hidráulica e da termodinâmica.

$$\mathbf{F}(T_{\text{ar,out}}) = w_{w, \text{hidráulico}}^2 - w_{w, \text{térmico}}^2 = 0$$

Parâmetros Conhecidos do Sistema

Parâmetro	Símbolo	Valor	Unidade
Vazão de ar	$w_a$	$4.0$	$\text{kg/s}$
Calor específico do ar	$c_{p,ar}$	$1.00$	$\text{kJ/(kg·K)}$
Temperatura de entrada do ar	$T_{\text{ar,in}}$	$28.0$	$\text{°C}$
Calor específico da água	$c_{p,w}$	$4.19$	$\text{kJ/(kg·K)}$
Temperatura de entrada da água	$T_3$	$6.0$	$\text{°C}$
Coeficiente global de transferência	$UA$	$7.0$	$\text{kW/K}$
Coeficiente hidráulico (máx.)	$C_1$	$120{,}000$	$\text{Pa}$
Coeficiente hidráulico (perdas)	$C_2 + C_3$	$24{,}660$	$\text{Pa·s}^2/\text{kg}^2$
Coeficiente da válvula (inclinação)	$C_{v,m}$	$0.006$	$1/\text{°C}$
Coeficiente da válvula (intercepto)	$C_{v,b}$	$0.06$	—

11.1.1 Expressar $w_{w, \text{hidráulico}}^{2}$ em função de $T_{\text{ar,out}}$

O termo hidráulico (Locus Hidráulico) é uma função direta do Coeficiente da Válvula ($C_v$), que por sua vez é uma função linear e explícita de $T_{\text{ar,out}}$.

• Expressão do $C_v$:** $$C_v = C_{v,m} T_{\text{ar,out}} - C_{v,b} \tag{A}$$

• Expressão do Locus Hidráulico:** $$w_{w, \text{hidráulico}}^{2} = \frac{C_1 \cdot C_v^2}{1 + (C_2 + C_3) \cdot C_v^2} \tag{B}$$

• Substituição de (A) em (B) (Primeiro Termo Final):** $$w_{w, \text{hidráulico}}^{2}(T_{\text{ar,out}}) = \frac{C_1 \cdot (C_{v,m} T_{\text{ar,out}} - C_{v,b})^2}{1 + (C_2 + C_3) \cdot (C_{v,m} T_{\text{ar,out}} - C_{v,b})^2}$$

---

11.1.2 Expressar $w_{w, \text{térmico}}^{2}$ em função de $T_{\text{ar,out}}$ e $T_4$

O termo térmico é derivado do balanço de energia no lado da água.

• Calor Trocado ($Q$) pelo lado do Ar (Numerador de $w_w$):** $$Q = w_a c_{p,\text{ar}} (T_{\text{ar,in}} - T_{\text{ar,out}}) \tag{C}$$

• Vazão da Água pelo Balanço (Isolando $w_w$):** $$Q = w_w c_{p,w} (T_4 - T_3) \quad \Rightarrow \quad w_{w, \text{térmico}} = \frac{Q}{c_{p,w} (T_4 - T_3)} \tag{D}$$

• Substituição de (C) em (D):** $$w_{w, \text{térmico}} = \frac{w_a c_{p,\text{ar}} (T_{\text{ar,in}} - T_{\text{ar,out}})}{c_{p,w} (T_4 - T_3)}$$

• Vazão ao Quadrado (Segundo Termo Final):** $$w_{w, \text{térmico}}^{2}(T_{\text{ar,out}}, T_4) = \left( \frac{w_a c_{p,\text{ar}} (T_{\text{ar,in}} - T_{\text{ar,out}})}{c_{p,w} (T_4 - T_3)} \right)^2$$

---

11.1.3 Resolução da Variável Implícita $T_4$ pela Equação de Desempenho do Trocador

O termo $\mathbf{w_{w, \text{térmico}}^{2}}$ depende de quatro temperaturas ($T_{\text{ar,in}}$, $T_{\text{ar,out}}$, $T_3$, $T_4$), sendo que $T_4$ é uma incógnita que precisa ser determinada para que a Equação de Erro Final ($\mathbf{F}(T_{\text{ar,out}})$) possa ser resolvida em uma única variável.

$T_4$ não é uma variável independente; ela é fixada pela equação de desempenho do trocador, que é a segunda aplicação do princípio de Conservação da Energia (Primeira Lei da Termodinâmica) ao volume de controle. Esta equação deve ser satisfeita em qualquer ponto de operação:

$$\mathbf{\text{Calor Cedido/Absorvido pelo Fluido}} = \mathbf{\text{Capacidade de Transferência do Trocador}}$$

$$w_a c_{p,\text{ar}} (T_{\text{ar,in}} - T_{\text{ar,out}}) = UA \cdot \Delta T_{lm}(T_{\text{ar,out}}, T_4)$$

Esta relação define $\mathbf{T_4}$ como uma função implícita de $T_{\text{ar,out}}$.

11.1.3.1 Detalhamento da Natureza Implícita

A dificuldade em resolver $T_4$ reside na complexidade da Diferença de Temperatura Média Logarítmica ($\Delta T_{lm}$):

$$\Delta T_{lm}(T_{\text{ar,out}}, T_4) = \frac{(T_{\text{ar,in}} - T_4) - (T_{\text{ar,out}} - T_3)}{\ln\left(\frac{T_{\text{ar,in}} - T_4}{T_{\text{ar,out}} - T_3}\right)}$$

A substituição desta expressão na equação de desempenho resulta em uma equação transcendental em $T_4$, que não pode ser rearranjada para isolar $T_4$ analiticamente.

$$\underbrace{w_a c_{p,\text{ar}} (T_{\text{ar,in}} - T_{\text{ar,out}})}_{Q_{\text{ar}} \text{ (Conhecido para um dado } T_{\text{ar,out}})} = UA \cdot \left[ \frac{(T_{\text{ar,in}} - T_4) - (T_{\text{ar,out}} - T_3)}{\ln\left(\frac{T_{\text{ar,in}} - T_4}{T_{\text{ar,out}} - T_3}\right)} \right]$$

11.1.3.2 Estratégia de Resolução Numérica (Solver Aninhado)

Para resolver a Equação Única de Erro $\mathbf{F}(T_{\text{ar,out}})$, a estratégia numérica é o Aninhamento de Solvers:

• O Solver Principal (externo) testa um valor para $T_{\text{ar,out}}$.
• Antes de calcular $\mathbf{F}(T_{\text{ar,out}})$, um Solver Aninhado (interno) é ativado.
• Este solver aninhado resolve a equação de desempenho do trocador iterativamente, encontrando o valor único de $T_4$ que satisfaz $Q_{\text{ar}} = Q_{\text{LMTD}}$.
• O valor de $T_4$ encontrado é então retornado e utilizado para calcular o termo $w_{w, \text{térmico}}^{2}$.

Dessa forma, a dependência de $\mathbf{T_4(T_{\text{ar,out}})}$ é resolvida numericamente em cada passo da busca da raiz da Equação Única.

---

11.1.4 A Equação Única de Erro ($\mathbf{F}(T_{\text{ar,out}}) = 0$)

Combinando as expressões finais para $w_{w, \text{hidráulico}}^{2}$ e $w_{w, \text{térmico}}^{2}$, chegamos à equação de erro única a ser resolvida:

$$ \mathbf{F}(T_{\text{ar,out}}) = \frac{C_1 \cdot (C_{v,m} T_{\text{ar,out}} - C_{v,b})^2}{1 + (C_2 + C_3) \cdot (C_{v,m} T_{\text{ar,out}} - C_{v,b})^2} - \left( \frac{w_a c_{p,\text{ar}} (T_{\text{ar,in}} - T_{\text{ar,out}})}{c_{p,w} (T_4(T_{\text{ar,out}}) - T_3)} \right)^2 = 0 \tag{Final} $$

import numpy as np
from scipy.optimize import fsolve

# [PARÂMETROS E FUNÇÕES AUXILIARES SÃO MANTIDAS DO CÓDIGO ANTERIOR]
# (w_a, c_p_ar, T_ar_in, c_p_w, T_3, UA, C1, C2_C3_SUM, C_v_m, C_v_b, delta_T_lm, encontrar_T4_iterativo)

# Parâmetros (reapresentados para contexto)
w_a = 4.0; c_p_ar = 1.00; T_ar_in = 28.0; c_p_w = 4.19; T_3 = 6.0; UA = 7.0
C1 = 120000.0; C2_C3_SUM = 24660.0
C_v_m = 0.006; C_v_b = 0.06

# Funções Auxiliares (Simplificadas para o Exemplo, assumindo que as definições de delta_T_lm e encontrar_T4_iterativo estão acima deste bloco)
def delta_T_lm(T_ar_out, T_4):
    Delta_T1 = T_ar_in - T_4; Delta_T2 = T_ar_out - T_3
    if Delta_T1 <= 0 or Delta_T2 <= 0 or np.isclose(Delta_T1, Delta_T2):
        return (Delta_T1 + Delta_T2) / 2
    return (Delta_T1 - Delta_T2) / np.log(Delta_T1 / Delta_T2)

# Usando o fsolve aninhado original para simplicidade na apresentação
def encontrar_T4(T_ar_out, T4_guess=15.0):
    Q_ar = w_a * c_p_ar * (T_ar_in - T_ar_out)
    def erro_T4(T_4_local):
        DT_lm = delta_T_lm(T_ar_out, T_4_local); Q_lm = UA * DT_lm
        return Q_ar - Q_lm
    T_4_sol = fsolve(erro_T4, T4_guess)[0]
    return T_4_sol if T_4_sol > T_3 else T_3 + 1e-6


## Implementação da Equação Final
def erro_equacao_unica_explicita(T_ar_out):
    """
    Calcula F(T_ar,out) = W_hidráulico^2 - W_térmico^2
    Mapeando diretamente a Equação Final fornecida.
    """

    # 1. T_4: Determina a temperatura de saída da água que satisfaz F2=0 (implicitamente T4(T_ar,out))
    T_4 = encontrar_T4(T_ar_out)

    # --- TERMO HIDRÁULICO (W_w,hidráulico^2) ---

    # C_v = C_v,m * T_ar,out - C_v,b
    C_v = C_v_m * T_ar_out - C_v_b
    # Prevenção: C_v deve ser positivo para a válvula funcionar
    if C_v <= 0:
        C_v = 1e-6

    # Numerador Hidráulico: C_1 * C_v^2
    NUM_HID = C1 * C_v**2

    # Denominador Hidráulico: 1 + (C_2 + C_3) * C_v^2
    DEN_HID = 1 + C2_C3_SUM * C_v**2

    W_hid_quadrado = NUM_HID / DEN_HID


    # --- TERMO TÉRMICO (W_w,térmico^2) ---

    # Q = w_a * c_p,ar * (T_ar,in - T_ar,out)
    Q = w_a * c_p_ar * (T_ar_in - T_ar_out)

    # Denominador de w_w: c_p,w * (T_4 - T_3)
    DEN_WW = c_p_w * (T_4 - T_3)

    # W_térmico^2 = (Q / [c_p,w * (T_4 - T_3)])^2
    if DEN_WW == 0:
        W_term_quadrado = np.inf
    else:
        W_term_quadrado = (Q / DEN_WW)**2


    # --- F(T_ar,out) = W_hidráulico^2 - W_térmico^2 ---
    F = W_hid_quadrado - W_term_quadrado

    return F


# =======================================================
# EXECUÇÃO (Para provar que o mapeamento funciona)
# =======================================================
T_ar_out_guess = 11.0
solucao_T_ar_out = fsolve(erro_equacao_unica_explicita, T_ar_out_guess)[0]

print("="*60)
print(f"Solução T_ar,out (Usando Mapeamento Explícito): {solucao_T_ar_out:.4f} °C")
print(f"Erro Final F(T_ar,out): {erro_equacao_unica_explicita(solucao_T_ar_out):.2e}")
print("="*60)

============================================================
Solução T_ar,out (Usando Mapeamento Explícito): 11.8024 °C
Erro Final F(T_ar,out): -9.77e-15
============================================================

12 . Trabalhos futuros

• Modelagem Dinâmica: Substituir o regime permanente por uma modelagem transiente para simular a resposta do sistema a variações de carga e eventos de startup;
• Coeficiente Global Variável ($UA$): Deixar de assumir o produto $UA$ como uma constante. Recomenda-se a modelagem do coeficiente de transferência de calor convectivo ($h$) no lado da água como uma função da vazão e da temperatura do fluido. Esta abordagem exige a incorporação de correlações empíricas (e.g., Nusselt-Reynolds) no sistema de equações para aumentar o realismo físico;
• Propriedades Termofísicas Reais: Incorporar a variação das propriedades termofísicas dos fluidos em função da temperatura. Esta inclusão garante maior precisão na estimativa do fluxo de calor e das perdas de pressão;
• Análise de Fluidos de Trabalho: Investigar o impacto da substituição do fluido refrigerante (água) por fluidos secundários. O trabalho deve focar na reotimização do sistema com base nas novas propriedades termofísicas, avaliando as implicações na transferência de calor e na hidráulica do circuito.
• Disseminação e Aplicação: desenvolver notebooks que abordem sistemas distintos, visando fomentar o desenvolvimento científico e o ensino de otimização de sistemas.
